Die UDI-Kennzeichnung mit Lasermarkierung ist eine besonders zuverlässige Methode, um Medizinprodukte dauerhaft und maschinenlesbar zu kennzeichnen. Mit einem Laser lassen sich UDI-Codes, DataMatrix-Codes, Seriennummern, Chargennummern und weitere Produktinformationen direkt auf die Oberfläche eines Medizinprodukts aufbringen. Die Beschriftung ist präzise, dauerhaft und kann auch auf kleinen oder schwer zugänglichen Bauteilen realisiert werden.

Gerade bei chirurgischen Instrumenten, Implantaten und medizinischen Komponenten spielt eine beständige Kennzeichnung eine wichtige Rolle. Die Markierung muss auch nach Reinigung, Desinfektion, Sterilisation und intensiver Nutzung noch zuverlässig lesbar sein. Lasermarkierung für UDI bietet hierfür eine leistungsfähige Lösung und eignet sich für zahlreiche Metalle, Kunststoffe und andere Materialien.

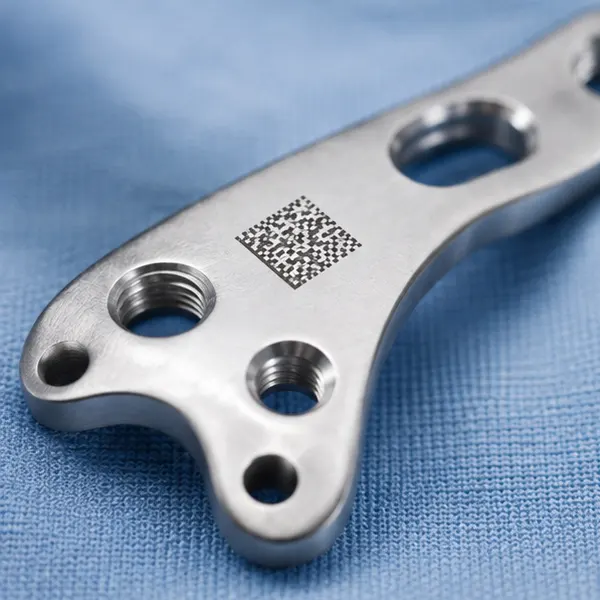

UDI-Kennzeichnung mit Laser
UDI-Kennzeichnung mit Laser


Was ist eine UDI-Kennzeichnung?

UDI steht für Unique Device Identification. Mit der eindeutigen Produktidentifikation sollen Medizinprodukte über ihren gesamten Lebenszyklus hinweg identifizierbar und rückverfolgbar sein. Die UDI-Kennzeichnung besteht grundsätzlich aus einer eindeutigen Kennung, die in einer für Menschen lesbaren und einer maschinenlesbaren Form dargestellt werden kann.

Für die maschinenlesbare Darstellung kommen insbesondere DataMatrix-Codes zum Einsatz. Je nach Produkt und regulatorischen Anforderungen können darin beispielsweise Informationen zur Produktidentifikation, Charge, Seriennummer oder zum Herstellungs- beziehungsweise Verfallsdatum enthalten sein. Die Kennzeichnung unterstützt unter anderem:

  • die eindeutige Identifikation von Medizinprodukten
  • die Rückverfolgbarkeit von Produkten und Chargen
  • die sichere Dokumentation entlang der Lieferkette
  • die automatische Erfassung von Produktinformationen
  • die Zuordnung von Produkten zu Produktions- und Qualitätsdaten
  • die Verbesserung der Prozesse in Krankenhäusern und medizinischen Einrichtungen

Die konkrete Ausgestaltung der UDI-Kennzeichnung hängt dabei vom jeweiligen Produkt, Markt und den geltenden regulatorischen Anforderungen ab.



UDI-Lasermarkierung auf chirurgischen Instrumenten

Ein besonders wichtiges Einsatzgebiet der UDI-Lasermarkierung sind chirurgische Instrumente. Skalpelle, Klemmen, Pinzetten, Zangen, chirurgische Werkzeuge und zahlreiche weitere Instrumente werden regelmäßig gereinigt, desinfiziert und sterilisiert.

Eine aufgeklebte Kennzeichnung kann unter diesen Bedingungen problematisch sein. Auch herkömmliche Druckverfahren sind nicht für jede Anwendung geeignet. Eine direkt aufgebrachte Laserkennzeichnung kann dagegen eine wesentlich dauerhaftere Lösung darstellen. Typische Anwendungen sind beispielsweise:

  • chirurgische Instrumente
  • Endoskopie-Instrumente
  • orthopädische Instrumente
  • Dentalinstrumente
'
  • chirurgische Handstücke
  • medizinische Werkzeuge
  • Instrumentensätze
  • wiederverwendbare Medizinprodukte

Besonders bei wiederverwendbaren Instrumenten kann eine dauerhafte Identifikation die Rückverfolgbarkeit und die automatisierte Erfassung im medizinischen Umfeld unterstützen.



Lasermarkierung von Implantaten

Auch für Implantate und medizinische Komponenten ist die Laserbeschriftung interessant. Hier können sehr kleine DataMatrix-Codes und andere Kennzeichnungen auf begrenzten Flächen aufgebracht werden. Typische Beispiele sind:

  • orthopädische Implantate
  • Knochenplatten
  • Schrauben und Verbindungselemente
  • chirurgische Komponenten
  • Implantatkomponenten
  • medizinische Metallbauteile

Bei solchen Anwendungen sind eine hohe Präzision und eine kontrollierte Bearbeitung besonders wichtig. Die Markierung darf die Funktion des Bauteils nicht beeinträchtigen. Gleichzeitig muss der Code unter den vorgesehenen Bedingungen zuverlässig erfassbar bleiben.



UDI-Kennzeichnung auf Edelstahl

Edelstahl gehört zu den häufig verwendeten Materialien für medizinische Instrumente. Das Material lässt sich mit geeigneten Lasersystemen sehr präzise markieren.

Abhängig von der Oberfläche und dem gewünschten Ergebnis kann beispielsweise eine dunkle Kontrastmarkierung oder eine Anlauffarbe erzeugt werden. Dadurch lassen sich DataMatrix-Codes auch auf vergleichsweise kleinen Flächen realisieren.

Bei der Auswahl des Laserverfahrens müssen unter anderem folgende Faktoren berücksichtigt werden:

  • Edelstahllegierung
  • Oberflächenbeschaffenheit
  • Materialstärke
  • gewünschte Markierungstiefe
  • erforderlicher Kontrast
  • Größe des UDI-Codes
  • Reinigung und Sterilisation
  • Anforderungen an die Beständigkeit

Eine sorgfältige Abstimmung der Laserparameter ist entscheidend, um eine reproduzierbare und hochwertige Kennzeichnung zu erhalten.



UDI-Markierung auf Titan und anderen Metallen

Neben Edelstahl kommen in der Medizintechnik zahlreiche weitere Metalle zum Einsatz. Dazu gehören beispielsweise Titan, Aluminium und verschiedene Speziallegierungen. Titan spielt insbesondere bei medizinischen und implantierbaren Komponenten eine wichtige Rolle. Auch hier kann eine Laserbeschriftung eine dauerhafte Identifikation ermöglichen.

Die optimalen Laserparameter unterscheiden sich jedoch je nach Werkstoff. Ein Verfahren, das auf Edelstahl einen hohen Kontrast erzeugt, muss nicht automatisch für Titan oder eine andere Legierung geeignet sein. Deshalb sollte die UDI-Lasermarkierung immer auf das konkrete Material und die jeweilige Bauteilgeometrie abgestimmt werden.



DataMatrix-Code mit dem Laser markieren

Der DataMatrix-Code ist für viele Anwendungen im Bereich der UDI-Kennzeichnung besonders interessant. Er kann relativ viele Informationen auf einer kleinen Fläche speichern und eignet sich dadurch auch für kompakte Medizinprodukte.

Beim Lasermarkieren wird das Codebild aus einer Vielzahl kleiner Module erzeugt. Entscheidend ist, dass die einzelnen Elemente präzise und reproduzierbar dargestellt werden.Eine hochwertige Laserkennzeichnung sollte deshalb nicht nur optisch gut aussehen. Entscheidend ist vor allem die zuverlässige maschinelle Lesbarkeit.

Für die Qualitätssicherung können beispielsweise geeignete Kamerasysteme und Codeprüfgeräte eingesetzt werden. Damit lässt sich kontrollieren, ob der markierte Code den vorgesehenen Anforderungen an Kontrast und Lesbarkeit entspricht.



Lasermarkierung und Codeprüfung kombinieren

Eine moderne Produktionslinie für Medizinprodukte kann die einzelnen Prozessschritte miteinander verbinden. Der UDI-Code wird zunächst aus den Produktionsdaten erzeugt und anschließend mit einem Lasermarkiersystem auf das Produkt übertragen. Nach der Markierung kann eine Kamera den Code automatisch überprüfen. Ein möglicher Prozess sieht beispielsweise so aus:

Produktzuführung → Identifikation → UDI-Datenübertragung → Lasermarkierung → Codeprüfung → Dokumentation → Freigabe

Dadurch lässt sich die Kennzeichnung in automatisierte Produktions- und Rückverfolgbarkeitsprozesse integrieren. Besonders bei hohen Stückzahlen ist eine automatische Prüfung interessant, da fehlerhafte oder unvollständige Markierungen bereits während der Produktion erkannt werden können.



Vorteile der UDI-Lasermarkierung

Die Laserkennzeichnung bietet für die UDI-Kennzeichnung verschiedene Vorteile.

Dauerhafte Kennzeichnung

Die Markierung wird direkt auf beziehungsweise in der Materialoberfläche erzeugt. Dadurch kann sie wesentlich beständiger sein als ein aufgeklebtes Etikett.

Hohe Präzision

Laser arbeiten berührungslos und ermöglichen sehr feine Markierungen. Das ist insbesondere bei kleinen DataMatrix-Codes und kompakten medizinischen Komponenten von Vorteil.

Kleine Markierflächen

Auch auf kleinen Bauteilen können sehr kompakte Codes realisiert werden. Dadurch eignet sich die Technologie für zahlreiche chirurgische Instrumente und medizinische Komponenten.

Hohe Reproduzierbarkeit

Bei korrekt definierten Laserparametern können viele identische Produkte mit einer gleichbleibenden Markierungsqualität gekennzeichnet werden.

Automatisierbarkeit

Lasermarkiersysteme lassen sich in Produktionslinien, Montageanlagen und automatisierte Prüfsysteme integrieren.

Keine Verbrauchsmaterialien wie Tinte

Bei der direkten Laserbeschriftung sind keine Druckfarben oder Etiketten erforderlich. Das kann den Prozess vereinfachen und den Bedarf an Verbrauchsmaterialien reduzieren.



UDI-Kennzeichnung mit Laser in der Produktion

Die Anforderungen an eine UDI-Kennzeichnung gehen über den eigentlichen Markiervorgang hinaus. In einer industriellen Produktion müssen Produktdaten, Markierprozess und Qualitätskontrolle zuverlässig zusammenspielen.

Ein Lasermarkiersystem kann beispielsweise mit einer übergeordneten Produktionssoftware oder Datenbank verbunden werden. So kann für jedes Produkt der individuelle UDI-Code automatisch an die Markieranlage übertragen werden. Dadurch lassen sich manuelle Eingaben reduzieren und Verwechslungen vermeiden. Eine typische industrielle Lösung kann folgende Komponenten umfassen:

  • Lasermarkiersystem
  • Produktaufnahme oder Positioniereinrichtung
  • industrielle Kamera
  • Code-Lesesystem
  • SPS oder Maschinensteuerung
  • Produktionsdatenbank
  • MES- oder ERP-Anbindung
  • automatische Ausschleusung fehlerhafter Produkte

Damit wird die UDI-Kennzeichnung zu einem integrierten Bestandteil des Produktionsprozesses.



Rückverfolgbarkeit von Medizinprodukten

Ein wesentlicher Vorteil einer eindeutigen Produktkennzeichnung liegt in der Rückverfolgbarkeit. Durch die Kombination aus UDI, Produktionsdaten und internen Systemen können Produkte beziehungsweise Chargen besser identifiziert und Produktionsinformationen zugeordnet werden.

Eine dauerhaft markierte Kennzeichnung kann dabei auch dann erhalten bleiben, wenn ein Medizinprodukt verschiedene Prozessschritte durchläuft.

Bei wiederverwendbaren chirurgischen Instrumenten ist dies besonders interessant. Das Instrument kann beispielsweise bei der Aufbereitung, Lagerung und Verwendung eindeutig identifiziert werden, sofern die entsprechenden Systeme und Prozesse dies unterstützen.



Anforderungen an die Qualität der Laserkennzeichnung

Eine UDI-Markierung muss nicht nur dauerhaft sein, sondern auch zuverlässig gelesen werden können. Deshalb sollte die Qualität der Kennzeichnung bereits während der Entwicklung und Prozessvalidierung berücksichtigt werden. Wichtige Faktoren sind:

  • ausreichender Kontrast
  • definierte Modulgröße des DataMatrix-Codes
  • präzise Geometrie
  • gleichmäßige Markierung
  • geeignete Markierungstiefe
  • geringe thermische Beeinflussung, sofern erforderlich
  • Beständigkeit gegenüber den vorgesehenen Reinigungs- und Sterilisationsprozessen
  • zuverlässige maschinelle Lesbarkeit

Je nach Anwendung kann eine Verifizierung des Codes mit geeigneten Prüfverfahren sinnvoll oder erforderlich sein.



Laserparameter individuell abstimmen

Eine optimale UDI-Lasermarkierung lässt sich nicht allein über die Laserleistung bestimmen. Entscheidend ist das Zusammenspiel verschiedener Parameter. Dazu gehören beispielsweise:

  • Laserleistung
  • Pulsdauer
  • Pulsfrequenz
  • Scangeschwindigkeit
  • Fokus
  • Linienabstand
  • Anzahl der Durchläufe
  • Markierstrategie

Auch die Oberfläche des Medizinprodukts beeinflusst das Ergebnis. Gebürstete, polierte, beschichtete oder gestrahlte Oberflächen können unterschiedliche Markierergebnisse erzeugen.

Deshalb empfiehlt sich vor der Serienproduktion eine Bemusterung des Originalmaterials. Dabei können unterschiedliche Laserparameter getestet und anschließend hinsichtlich Kontrast, Lesbarkeit und Beständigkeit bewertet werden.



UDI-Lasermarkierung für unterschiedliche Materialien

Lasertechnik bietet nicht nur für metallische Medizinprodukte interessante Möglichkeiten. Auch verschiedene Kunststoffe können für eine UDI-Kennzeichnung mit Laser geeignet sein. Bei Kunststoffen kann beispielsweise eine kontrastreiche Farbveränderung oder Aufschäumung erzeugt werden. Entscheidend sind dabei die Materialzusammensetzung, die Pigmentierung und die verwendete Lasertechnologie. Damit können je nach Produkt unter anderem folgende Materialien infrage kommen:

  • Edelstahl
  • Titan
  • Aluminium
  • verschiedene Metalllegierungen
  • technische Kunststoffe
  • medizinische Kunststoffe
  • beschichtete Oberflächen

Die Eignung sollte jeweils anhand des konkreten Materials und der gewünschten Kennzeichnungsqualität geprüft werden.



UDI, Lasermarkierung und industrielle Automatisierung

Die Kombination aus UDI-Kennzeichnung, Lasermarkierung und industrieller Automatisierung ermöglicht eine durchgängige Kennzeichnung direkt in der Fertigung. Statt einzelne Produkte manuell zu beschriften, können Produktdaten automatisch an das Markiersystem übergeben werden. Das Lasersystem erzeugt anschließend die individuelle Kennzeichnung. Eine integrierte Kamera kann unmittelbar danach überprüfen, ob der DataMatrix-Code korrekt aufgebracht wurde. So entsteht ein automatisierter Prozess, bei dem Kennzeichnung und Qualitätskontrolle miteinander verbunden sind.



UDI-Kennzeichnung mit Lasertechnik

Die UDI-Kennzeichnung per Lasermarkierung bietet eine präzise und dauerhafte Möglichkeit, Medizinprodukte eindeutig zu identifizieren. Besonders für chirurgische Instrumente, Implantate und medizinische Komponenten aus Edelstahl, Titan und anderen Werkstoffen ist die Technologie interessant.

DataMatrix-Codes können auf kleinen Flächen direkt auf das Produkt aufgebracht und anschließend automatisiert gelesen und geprüft werden. In Verbindung mit Kamerasystemen, Produktionssteuerungen und Datenbanken lässt sich die UDI-Kennzeichnung in moderne Fertigungs- und Rückverfolgbarkeitsprozesse integrieren.

Für eine zuverlässige Lösung sollten Material, Lasertechnologie, Codegröße, Markierparameter, Beständigkeit und Prüfverfahren individuell auf das jeweilige Medizinprodukt abgestimmt werden. Eine professionelle Bemusterung mit Originalmaterial und anschließende Prüfung der Markierungsqualität ist daher ein wichtiger Schritt auf dem Weg zu einer stabilen UDI-Laserkennzeichnung. Lasermarkierung für UDI ist damit nicht nur eine Methode zur Beschriftung von Medizinprodukten, sondern kann ein zentraler Bestandteil einer automatisierten und nachvollziehbaren Produktions- und Qualitätsstrategie sein.
